自作　赤道儀Ｎｏ3

　　To Information

写真を参考にして下さい。

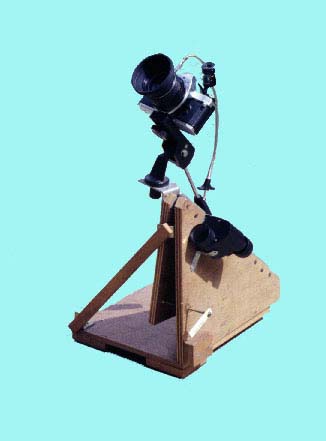

	全体の構造＊しっかりした台の上に載せて　極軸鏡又は極軸パイプで　北極星が見える様に据え付ける。　（雑誌等を下に挟んで高さを調節する。）後は１分間に送り部のボルトを１回転で、星を追尾します。使用材料合板　厚さ15ｍｍ送りボルト　4ｍｍ×100ｍｍ蝶板　30×90ｍｍ　2枚 L金具　50ｍｍ

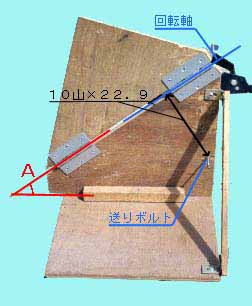

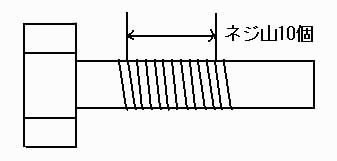

		極軸鏡、追尾　部分極軸鏡（細いエンビ管等でも可）を回転軸と同じ角度に取り付ける事追尾の部分１分に１回転まわせば星を追尾します。回転軸からボルトの距離（出来るだけ正確に）私の計算では、送り用ボルトの１０回転分（１０分間）、ネジ１０山の長さの２２．９倍です。　4ｍｍの時　10山で、約7ｍｍ×22.9≒160ｍｍ　三角関数の好きな方は自分で計算してみて下さい。

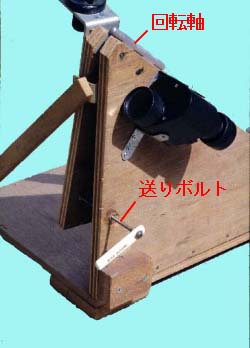

		回転軸の部分蝶板２枚（小さい蝶板でも可）で回転軸にしました。１枚は底板に直角になるように固定もう1枚は蝶板で回転するように止める。Ａの角度は、撮影地点の北緯Ｘ度ですが正確で無くてＯＫです設置する時に調整します。各地の北緯度札幌･･43°05′仙台･･38°15′ 東京･･35°40′大阪･･34°40′ 鹿児島･･31°30′

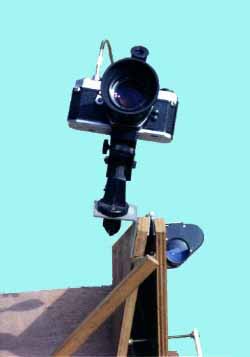

		カメラ固定部分回転板にＬ金具を固定して、金具の上に自由雲台を取り付けました。自由雲台の代わりにＬ金具を２枚組み合わせると自由雲台の代わりになりますヨ
