自作　赤道儀Ｎｏ5

　　To Information

写真を参考にして下さい。

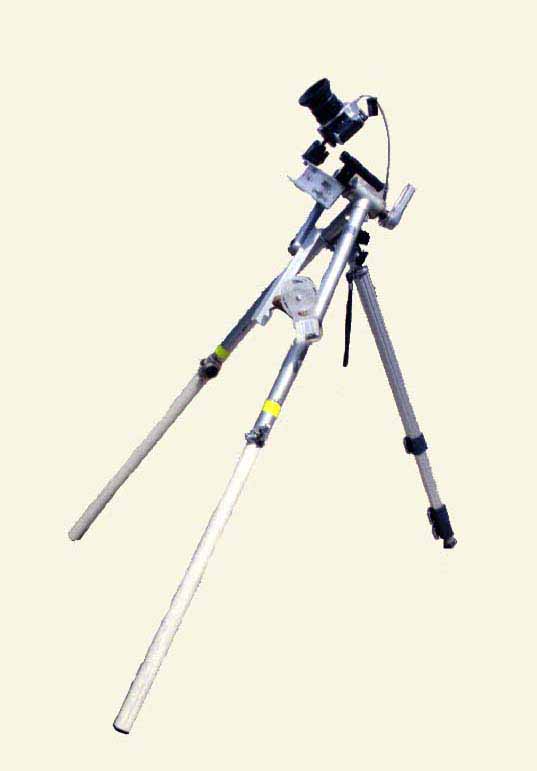

全体の構造
１脚の伸縮で極軸の向きを
合わせます。
使用部品
古自転車+自転車店さんの協力
　（特殊工具が必要に成るかも？）
アルミ材
Ｌ金具（１脚の固定用）
Ｕボルト自転車のパイプサイズ２個
(送り部とＬ金具部)

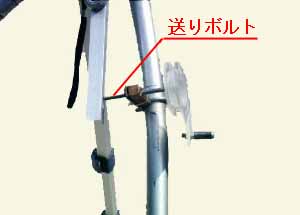

送り用長ボルト　1/4×90mm
取り付けボルト　数本

赤い部分を上下逆さまにして使います。

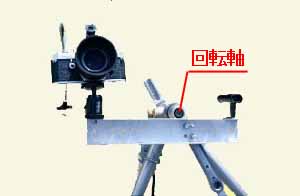

アルミ材を自転車のクランク部に
固定、アルミ材にカメラ用自由雲台
と極軸鏡（細いエンビ管でも可）を
回転軸と同じ角度に(半回転して同じ
所が見えればＯＫ)
　取り付ける

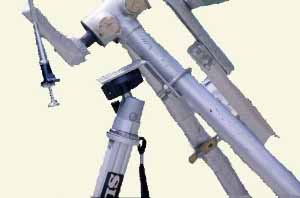

Ｕボルトで止めた、Ｌ金具に
1／4のネジ穴を開け
（大きい穴でナット締め可）
１脚又は三脚で立つようにする

追尾部分（No3赤道儀、参照）
１分に１回転まわせば星を追尾
します回転軸からの距離を
調節して、Ｕボルトで固定する
軸からの距離とボルトサイズの関係
私の計算では送り用ボルトの
１０回転分（１０分間）、
ネジ１０山の長さの２２．９倍です。
例　ボルトサイズ1/4の時
　10山で12.9×22.9≒29.54
回転軸から送りボルトまで29.54mm

三角関数の好きな方は自分で計算してみて下さい。
　星は１時間に、約１５度北極星を中心にして
　左回転しているので１分間に15′
　１０分で２.５度回れば星を追尾します、
